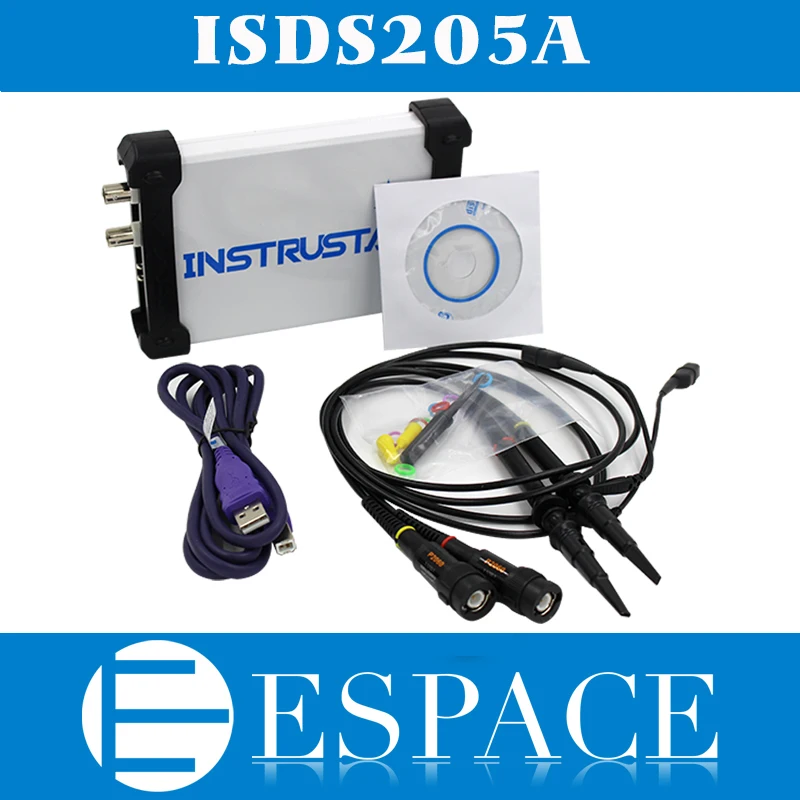

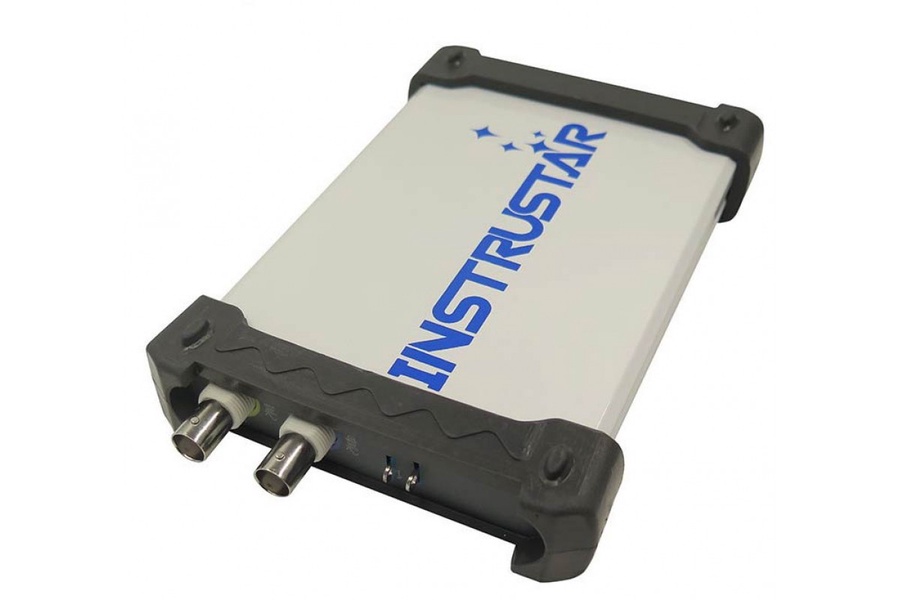

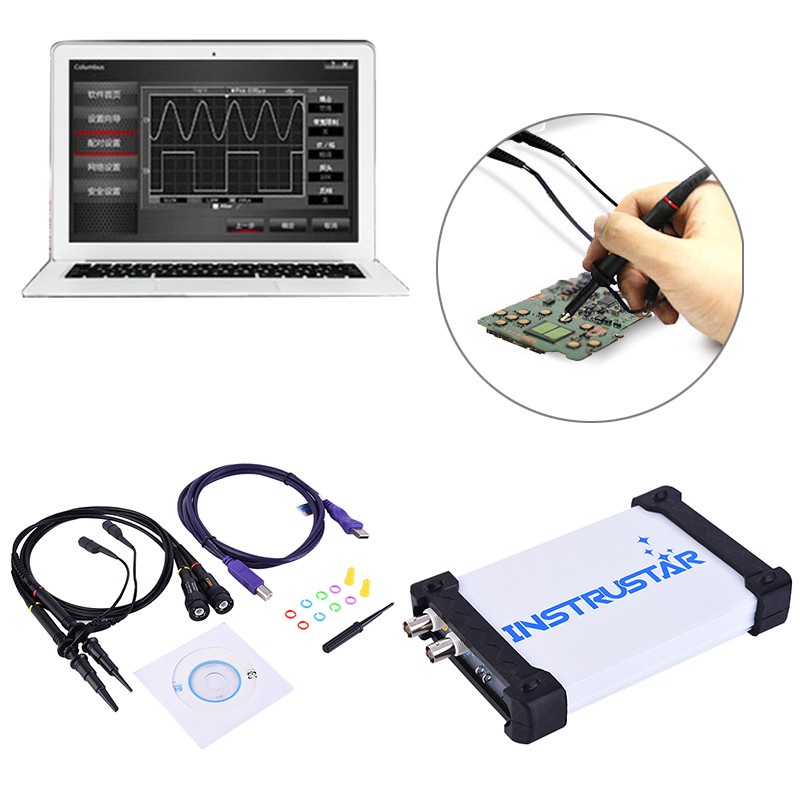

INSTRUSTAR Oscilloscope ISDS205A Multifonctionnel 3en1 20M Oscilloscope USB Numérique pour PC + Analyseur de Spectre + Enregistreur de Données
Description du produit

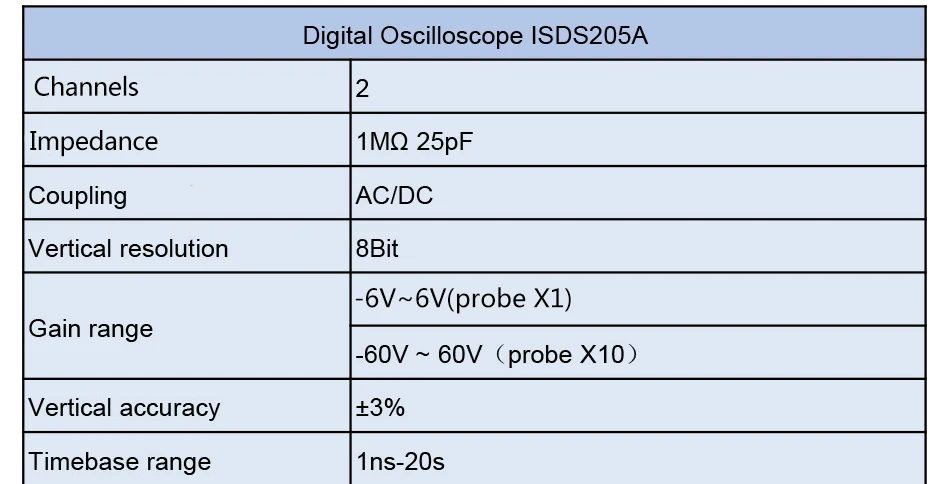

1.Oscilloscope numérique ISDS205A:
Marque: INSTRUSTAR
Canaux: 2
Impédance: 1MΩ 25pF
Couplage: AC/DC
Résolution verticale: 8 bits
Plage de gain:
-6V ~ 6V (sonde X1),
-60V ~ 60V (sonde X10)
Précision verticale: ± 3%
Plage de base de temps: 1ns-20s

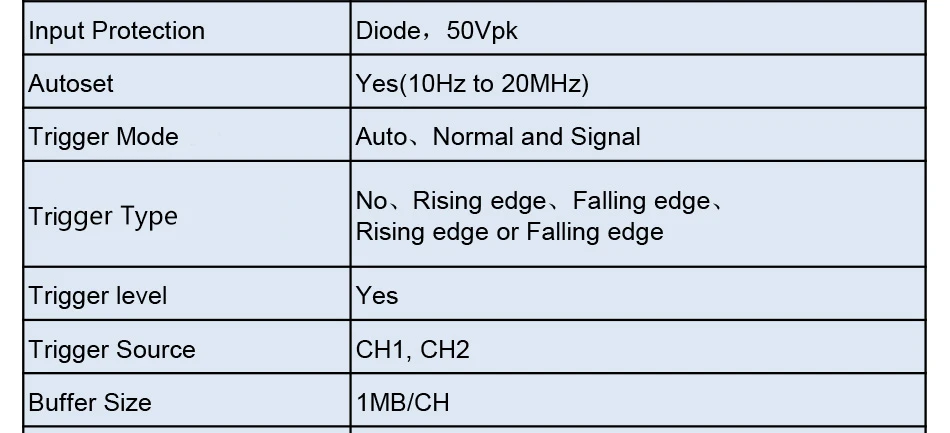

Protection d'entrée: Diode, 50Vpk
Autoset: Yes (10Hz to 20MHz)
Mode de déclenchement: Auto, Normal et Signal
Type de déclencheur: Non, Bord montant, Bord descendant, Bord montant ou Bord tombant
Niveau de déclenchement: Oui
Source de déclenchement: CH1, CH2
Taille de la mémoire tampon: 1 Mo/CH
Bande passante: 20 MHz
Échantillon maximum: 48MS/s
Mode vertical: CH1, CH2, ADD, SUB, MUL
Mode d'affichage: X, Y-T et X-Y
Mesures: Oui
Wave save: Osc (Private), Excel et Bmp
2.Analyseurs de spectre:
Canaux: 2
Bande passante: 20 MHz
Algorithme: FFT (18 fenêtres), Corrélation
Points FFT: 8-1048576 / CHN
Mesure FFT: Harmonique (1-7), SNR, SINAD, ENOB, THD, SFDR
Traitement du filtre: Le filtre FIR prend en charge une plage d’échantillonnages arbitraires, et Rectangle, bartlett, triangulaire, cosinus, pendaison, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, conception de la méthode de la fenêtre. Support de filtre "Butterworth", "Chebyshev I", "Chebyshev II",
Type de filtre "Elliptic".

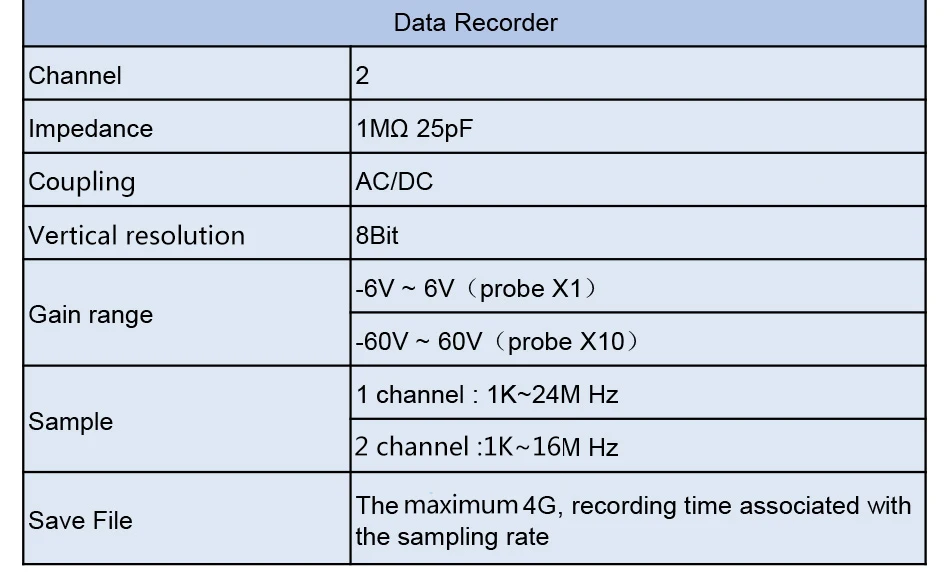

3.Enregistreur de données:
Chaîne: 2
Impédance: 1MΩ 25pF
Couplage: AC/DC
Résolution verticale: 8 bits
Plage de gain:
-6V ~ 6V (sonde X1), -60V ~ 60V (sonde X10)
-60V ~ 60V (sonde X10)
Échantillon:
1 canal: 1K ~ 24M Hz,
2 canaux: 1K ~ 16M Hz
Enregistrer le fichier: La durée maximale d’enregistrement 4G, associée à la fréquence d’échantillonnage
Taille: 17*11.5*3cm / 6.7*4.5*1.2in
