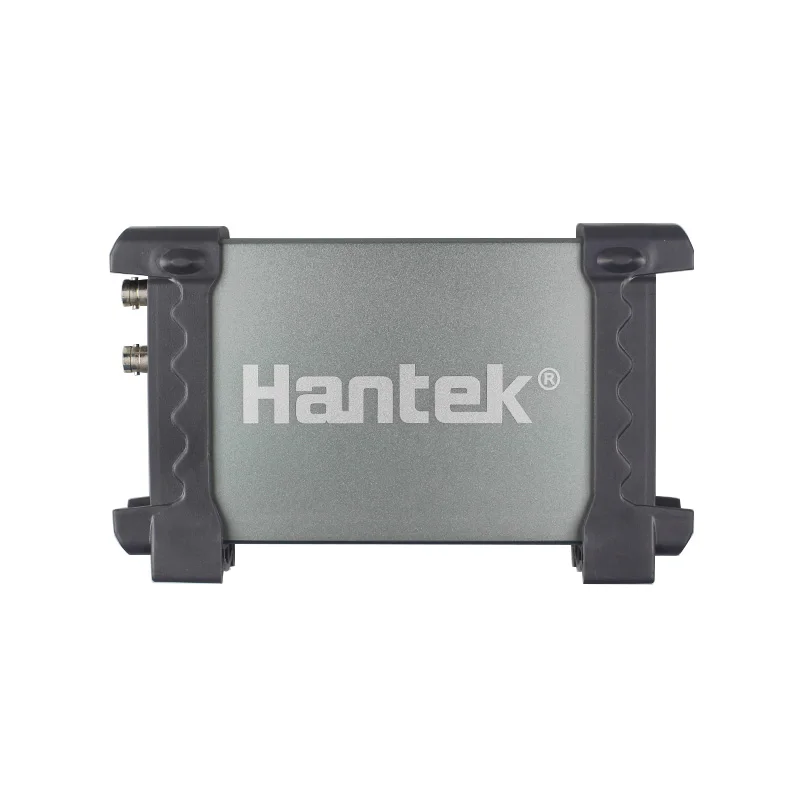

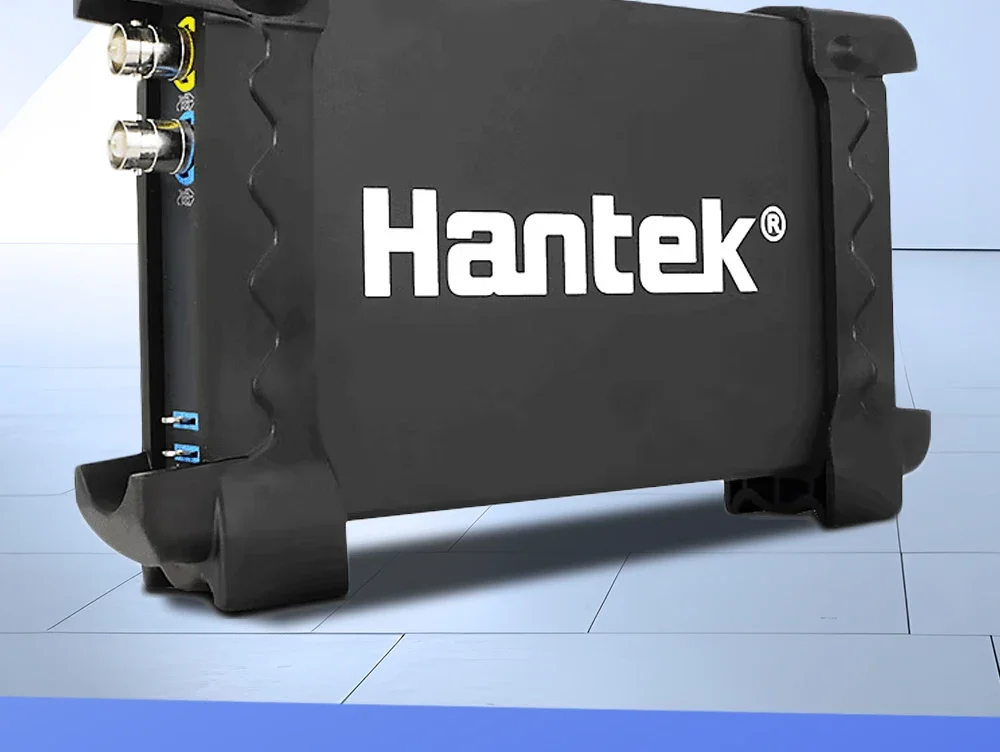

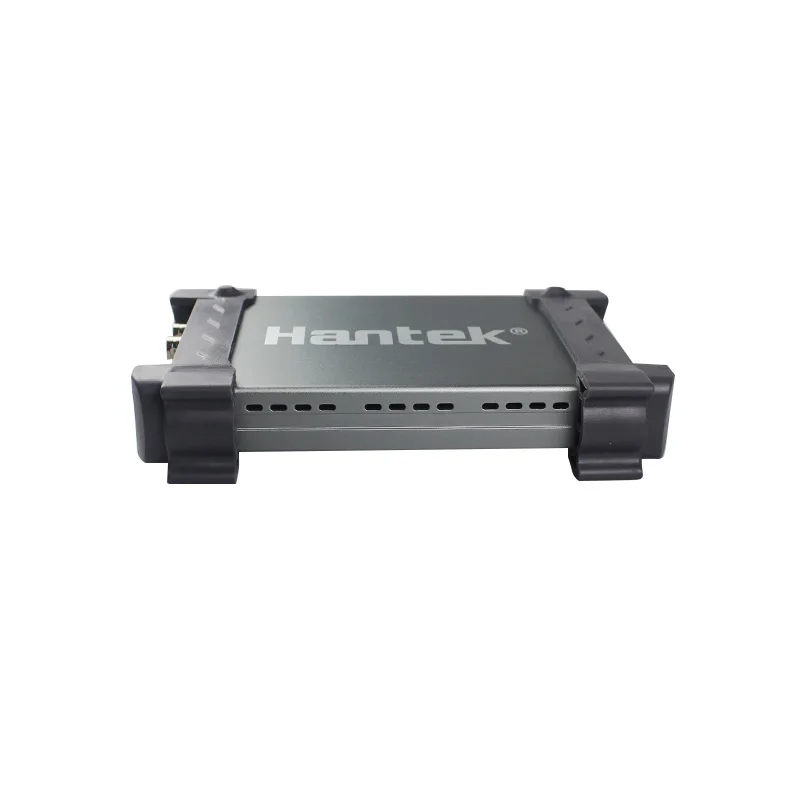

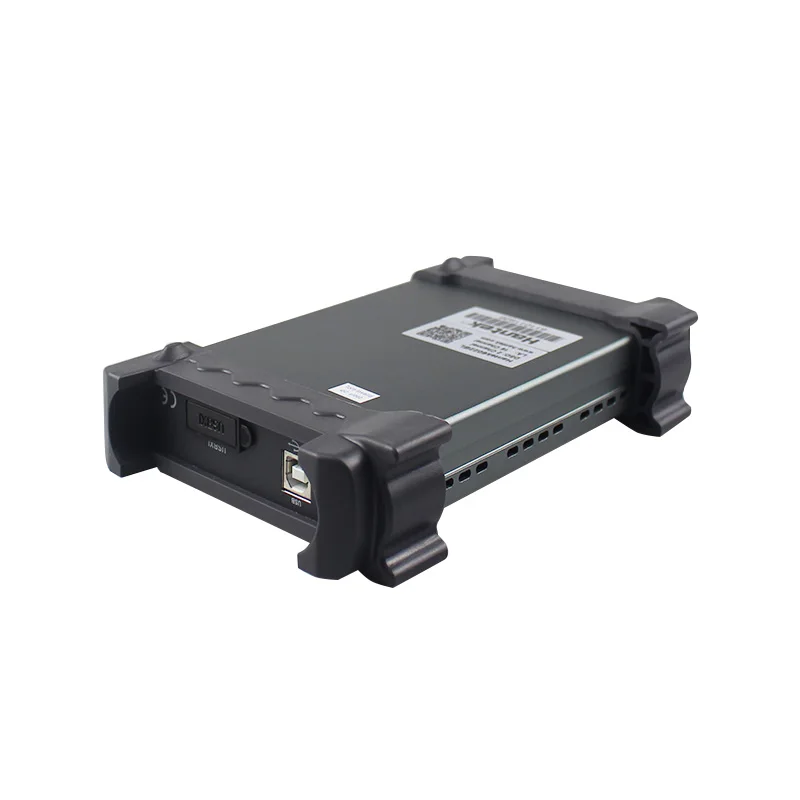

HANTEK Oscilloscopes portables ordinateur portable USB stockage numérique Oscilloscope virtuel 2 canaux 20Mhz 48msa/S 6022BE

Oscilloscope 2 canaux à bande passante de 20 MHz économique avec taux d'échantillonnage de 48 MSa/s avec 2 sondes ; Interface USBXI(TM) standard, se branche facilement sur le boîtier USBXI(TM) pour former un instrument combiné.

1.Caractéristiques

Rentable; excellent design industriel - le même boîtier en aluminium anodisé que l'iPad, qui est non seulement esthétique et de bon goût, mais améliore également considérablement la dureté de la surface en aluminium, qui est résistante à la chaleur et à l'usure.

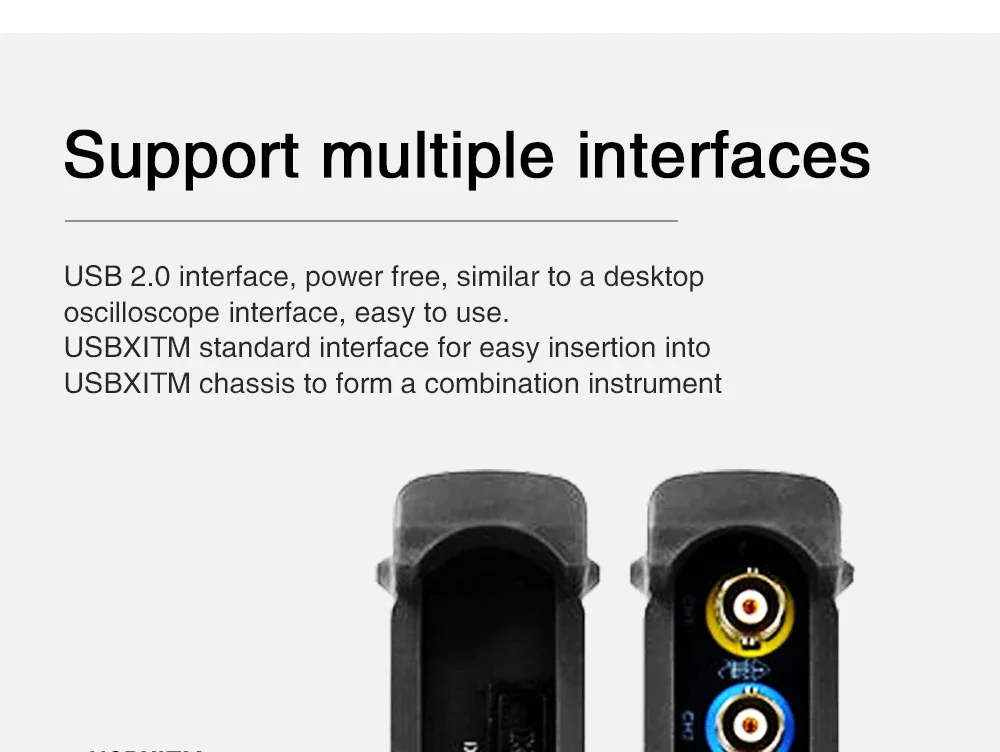

Interface USBXITM standard pour une insertion facile dans le boîtier USBXITM pour former un instrument combiné.

Interface USB2.0, aucune alimentation externe requise, facile à utiliser

Convient aux ordinateurs portables, à la maintenance de la gamme de produits et à une utilisation professionnelle facile.

Dimensions (mm) : 205 (L) x 120 (L) x 35 (H), facile à transporter.

Haute performance, échantillonnage en temps réel de 48 MS/s, bande passante de 20 MHz.

Systèmes d'exploitation : Windows 7, Windows 8, Windows 10

Windows NT, Windows 2000, Windows XP, VISTA.

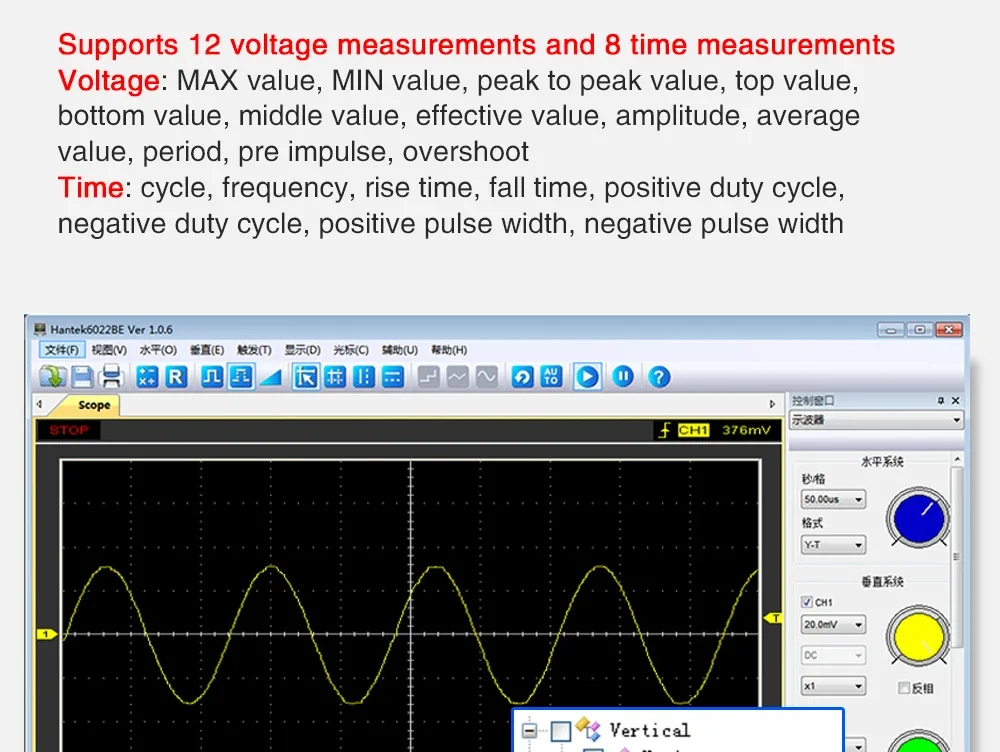

23 fonctions de mesure, vérification réussite/échec, adaptées aux applications techniques>

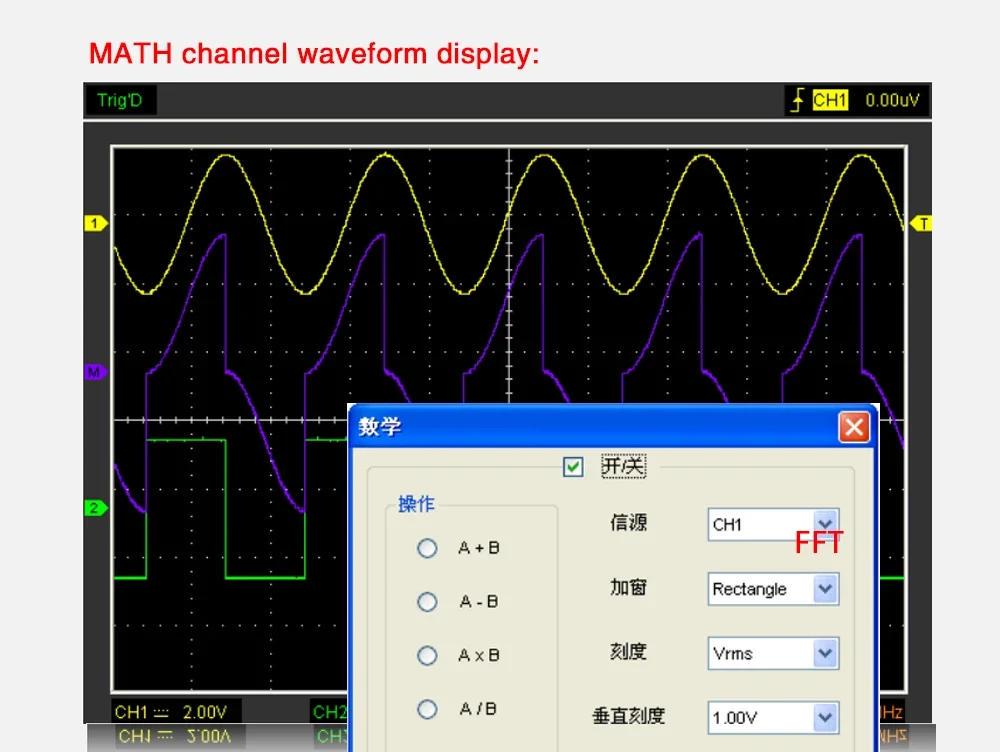

Moyenne de forme d'onde, persistance, intensité, inversion, addition, soustraction, multiplication, division, intrigue X-Y.

Enregistrez les formes d'onde telles que : fichiers texte, fichiers graphiques jpg/bmp, fichiers MS excel/word.

FFT

Plusieurs DSO peuvent être connectés à un ordinateur pour une extension facile des canaux.

Labview\VB\VC\Delphi\C++Instident de deuxième conception du constructeur.

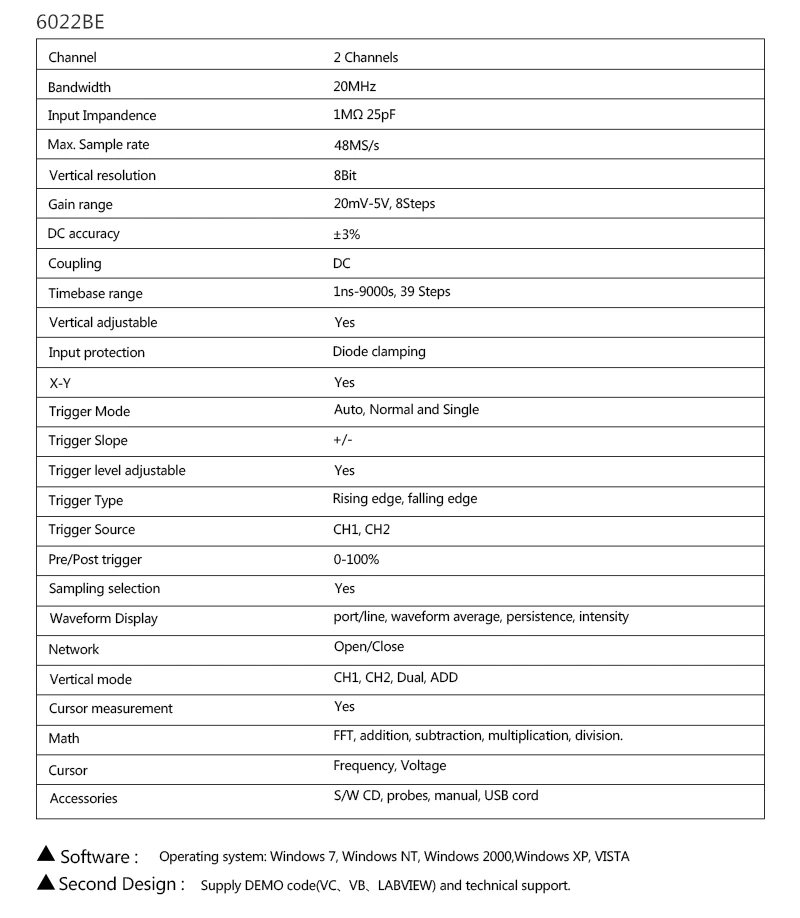

2.Spécifications matérielles

Canal

2 canaux

Bande passante

20 MHz

Impédance d'entrée

1MΩ 25pF

Max.Taux d'échantillonnage

48MS/s

Résolution verticale

8 bits

Plage de gain

20mV-5V, 8 étapes

Précision CC

±3%

Plage de base de temps

1ns-9000s, 39 étapes

Réglable verticalement

Oui

Protection d'entrée

Serrage des diodes

X-Y

Oui

Mode de déclenchement

Auto, Normal et Unique

Pente de déclenchement

+/-

Niveau de déclenchement réglable

Oui

Type de déclenchement

Bord montant, bord descendant

Source de déclenchement

CH1, CH2

Déclencheur pré/post

0-100%

Sélection d'échantillonnage

Oui

Affichage de la forme d'onde

port/ligne, moyenne de forme d'onde, persistance, intensité

Réseau

Ouvrir/Fermer

Mode vertical

CH1, CH2, Double, AJOUTER

Mesure du curseur

Oui

Math

FFT, addition, soustraction, multiplication, division.

Cursor

Fréquence, tension

Accessoires

CD S/W, sondes, manuel, cordon USB

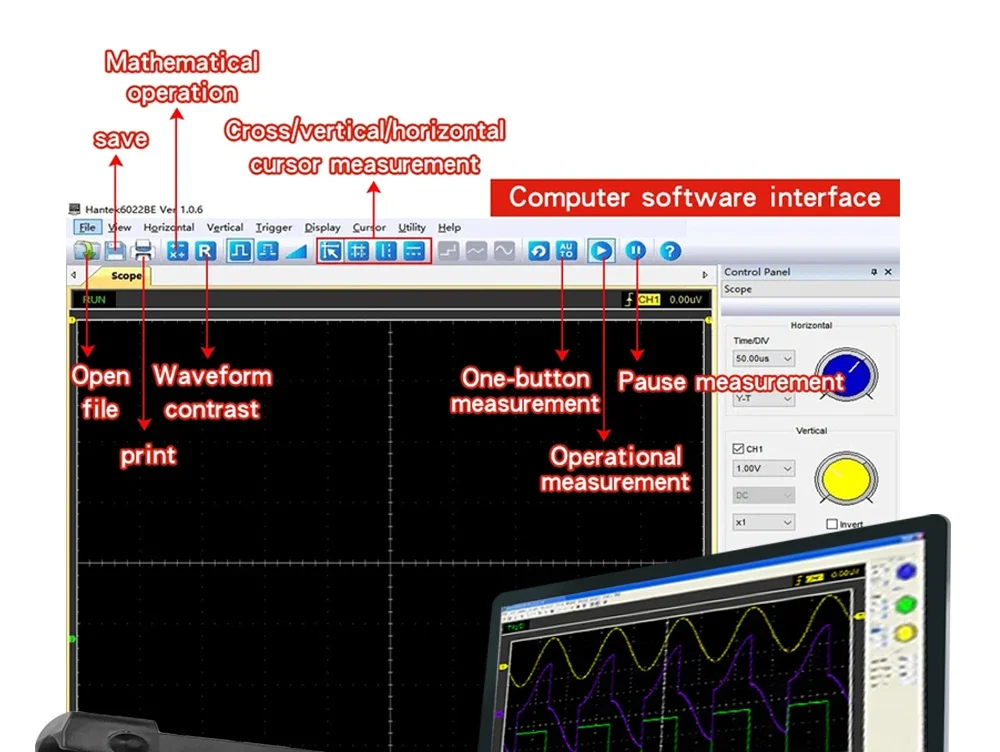

3.Logiciel

Systèmes d'exploitation : Windows 7, Windows NT, Windows 2000, Windows XP, VISTA

4.Conception secondaire

Le code de démonstration (VC, CVI, VB, LABVIEW) et le support technique sont disponibles.

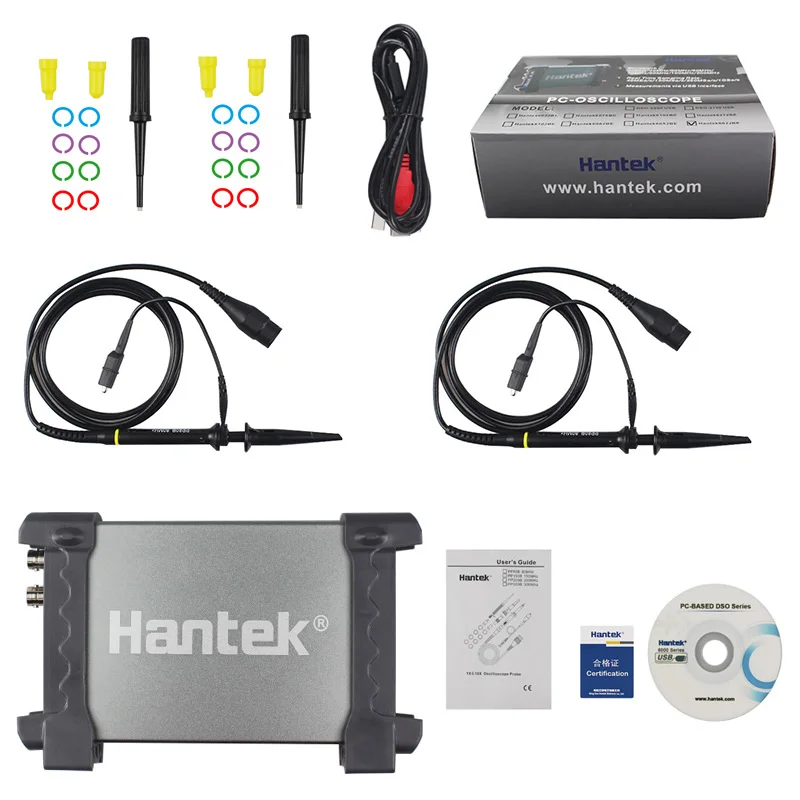

1 * oscilloscope

1 * câble USB

1 * CD

2 * sondes

1 * Manuel d'utilisation (CD-ROM)

Matériel: Aluminium anodisé

Type et catégorie : Oscilloscope numérique portable

Design et style : Étui en aluminium anodisé, épuré, compatible avec iPad

Utilisation et objectif : Diagnostics de maintenance industrielle, applications techniques

Forme ou taille ou poids ou quantité : Compact, 205 x 120 x 35 mm, léger

Performance et propriété : Bande passante de 20 MHz, taux d'échantillonnage de 48 MSa/S

Pièces et accessoires : 2 canaux, 2 sondes incluses

Connectivité et compatibilité:Le Hantek 6022BE oscilloscope est équipé d'une interface USB2.0, ce qui en fait un outil polyvalent pour les utilisateurs de PC sous Windows 7, Windows 8, Windows 10, Windows NT, Windows 2000, Windows XP et VISTA. La connectivité est facilitée par la prise en charge de l'interface USBXI(TM), permettant une intégration facile dans divers environnements de travail. ,Polyvalence et facilité d'utilisation:Le Hantek 6022BE oscilloscope est conçu pour être un outil polyvalent, adapté aux utilisateurs de tous niveaux, de l'apprenti au professionnel expérimenté. Il propose une interface utilisateur intuitive, facilitant l'acquisition et l'analyse des données. La fonctionnalité de capture de formes d'ondes à grande vitesse de 30 000wfm/s permet une analyse précise des signaux, essentielle dans les applications de diagnostic et de maintenance. ,Design et portabilité:Le Hantek 6022BE oscilloscope, avec son design élégant en aluminium anodisé, allie esthétique et durabilité. Son format compact rend idéal pour les déplacements, permettant aux utilisateurs de tester et d'analyser des systèmes électroniques dans divers environnements. Les deux canaux d'entrée et les sondes incluses offrent une solution complète pour les besoins de diagnostic électronique.
